表面実装技術 (SMT) の概要

表面実装技術 (SMT) は、現代の電子機器製造における極めて重要な進歩であり、プリント回路基板 (PCB) 上に小型部品を正確かつ効率的に配置することを可能にします。ピックアンドプレース システムなどの特殊な機械を利用する SMT は、速度、小型化、両面アセンブリの利点により、大量生産においてスルーホール技術 (THT) に大きく取って代わりました。SMT、その利点、THT との比較を包括的に理解することは、設計プロセスと製造プロセスの両方を最適化するために不可欠です。

表面実装技術 (SMT) の概要

電子機器における表面実装技術(SMT)の進化

今日の急速に変化する電子機器製造業界では、 表面実装技術 (SMT) 高密度の小型電子回路の製造の基礎となっています。部品のリード線用に PCB に穴を開ける必要があった従来のスルーホール技術 (THT) とは異なり、SMT では部品を基板の表面に直接取り付けることで、組み立てプロセスを簡素化し、高速化します。

SMT とは何ですか? どのように機能しますか?

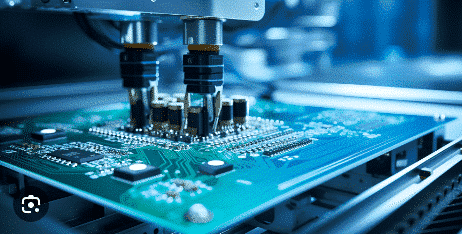

SMTは、電子部品をPCBの表面に直接はんだ付けする方法です。このプロセスでは、従来のTHTの特徴であるスルーホールが不要になります。代わりに、SMTでは ピックアンドプレースマシン表面実装デバイス (SMD) を PCB 上に驚くほどの精度で迅速に配置できる、高精度の自動化装置です。

SMT の自動化により、組み立て時間が短縮され、デバイスが小型化、軽量化され、PCB の両面により多くのコンポーネントを配置できるようになります。これらの要因により、SMT は、民生用電子機器から航空宇宙に至るまでのさまざまな業界で大量生産の主流の製造方法となっています。

SMT とスルーホール技術 (THT)

SMT と THT は、PCB にコンポーネントをマウントする 2 つの異なる方法であり、それぞれに独自の利点と用途があります。

側面表面実装技術 (SMT)スルーホールテクノロジー (THT)
取り付けスタイルPCB表面に実装されたコンポーネントあらかじめ開けられた穴に挿入されたコンポーネント
組み立て方法ピックアンドプレースマシンによる自動化手動または半自動
コンポーネントサイズ小型軽量SMD大型部品、長いリード線付き
生産量大規模生産に適していますプロトタイプや少量生産に最適
機械的強度機械的強度が低い機械的安定性の向上

製造業におけるSMTの主な利点

表面実装技術 (SMT) の概要

高効率と自動化

SMT の主な利点の 1 つは、完全に自動化された生産ラインをサポートできることです。ピックアンドプレース マシンを使用すると、製造業者は最小限の人的介入で数千の PCB を組み立てることができ、高いスループットを確保し、人件費を削減できます。この自動化により精度も向上し、配置エラーが最小限に抑えられ、歩留まりが向上します。

小型化と高密度設計

SMT は、コンポーネントのサイズがコンパクトで、PCB の両面にマウントできるため、より小型で強力なデバイスが求められる現代の電子機器に最適です。この機能は、スペースが限られているスマートフォン、ウェアラブル、医療機器などのアプリケーションで特に役立ちます。

デザインの柔軟性

SMT を使用すると、設計者はスルーホールの必要性に制約されることなく、コンポーネントをより柔軟に配置できます。これにより、より複雑な設計が可能になるだけでなく、より小さなフットプリントにより多くの機能を組み込むことも可能になります。

スルーホール技術 (THT) の役割

それでも スマトラ 現代の製造業では主流の手法であり、 スルーホールテクノロジー (THT) 特定のアプリケーションでは、THT が依然として重要です。THT では、PCB に開けた穴にコンポーネントのリード線を挿入し、所定の位置にはんだ付けします。この方法は、コネクタ、トランス、大型コンデンサなど、ボードとのより強力な機械的接続が必要なコンポーネントによく使用されます。

THTを使用するタイミング

THT は、耐久性と強度が求められるコンポーネント、特に PCB が物理的ストレスや高温にさらされる可能性のあるアプリケーションに最適な方法です。たとえば、電源装置や産業機器では、過酷な環境での信頼性が向上するため、THT コンポーネントが組み込まれることがよくあります。

SMT と THT の選択: 重要な考慮事項

PCB を設計する際、SMT と THT のどちらを選択するかは、デバイスの用途、製造規模、コンポーネントの特定の特性など、いくつかの要因によって決まります。重要な考慮事項は次のとおりです。

  • 応募要件: SMT はコンパクトで高性能なデバイスに適していますが、THT は機械的安定性が求められるコンポーネントに適しています。
  • 生産量SMT はスピードと自動化により大量生産に最適ですが、THT は少量生産やプロトタイプに適しています。
  • コンポーネントタイプ: 大型のコンポーネントや機械的ストレスのかかるコンポーネントの場合、THT は長期的な信頼性を向上させる可能性があります。

結論: 電子機器製造の未来としての SMT

電子機器が進化し続けるにつれて、 表面実装技術 効率的でスケーラブルな製造プロセスの最前線に留まっています。小型で高密度な設計をサポートし、自動組み立て技術と組み合わせることにより、SMT は現代の大量生産に欠かせないものとなっています。THT は特定の用途ではまだその地位を確立していますが、SMT は速度、柔軟性、コスト効率において比類のない利点を提供し、電子機器の未来に選ばれる技術として位置付けられています。

電子機器製造分野では、 表面実装技術 (SMT) は、電子部品をプリント基板 (PCB) 上に配置して固定する方法に革命をもたらしました。この方法により、従来のスルーホール技術 (THT) が不要になり、組み立て工程の自動化が進むため、複雑で小型の電子回路を効率的に製造できます。
