Pourquoi les « supports et accessoires » sont-ils utilisés lors du soudage SMT ?

1. Scénarios d'utilisation des supports et des accessoires

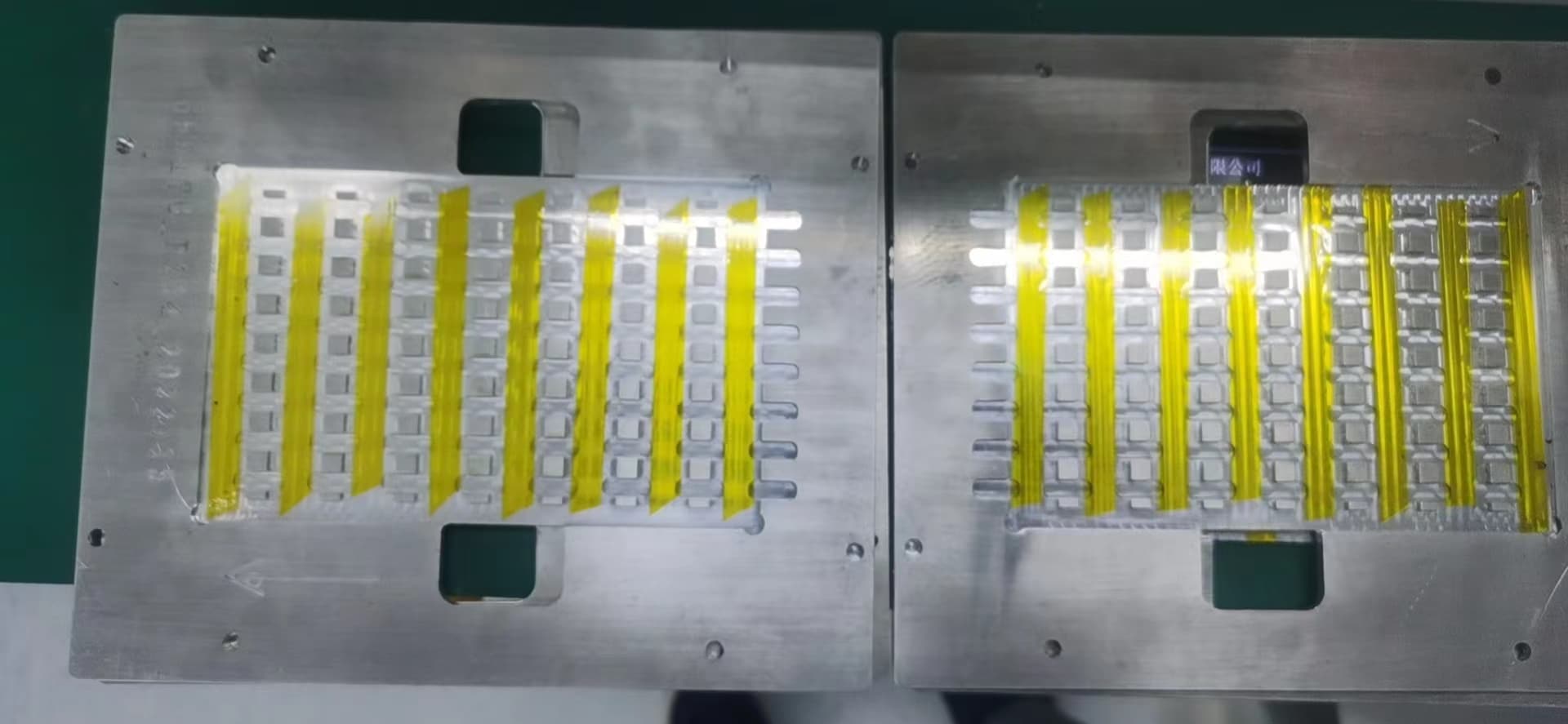

Transporteur : principalement utilisé pour assister la production lors de l'impression et du placement avec des machines de placement. Ceux supérieurs à 0,8 mm doivent également être utilisés si les panneaux sont cassés si les panneaux ne sont pas raisonnables.

scènes à utiliser

1. La carte PCB est fine : lorsque l'épaisseur de la carte PCB est de 0,4 mm, 0,6 mm ou 0,8 mm, un support est nécessaire pour maintenir la carte PCB pour l'impression et le placement. La machine d'impression entièrement automatique a également besoin d'un certain support pour rester coplanaire et fixée au treillis en acier. La machine de placement a également besoin que le PCB maintienne une coplanarité parallèle afin de garantir la précision du placement. La plaque mince est également sujette à la flexion et à la déformation en raison de la température élevée du PCB et à la chute de la piste lors du soudage par refusion.

2. Patch double face : Pour le patch double face, s'il y a des composants lourds des deux côtés ou s'ils sont densément disposés, un support est nécessaire pour garantir la qualité de production de chaque processus.

3. Les composants SMD dépassent de la carte PCB : s'il y a des composants SMT qui dépassent de la carte PCB et que le centre de gravité des composants n'est pas sur la carte ou du côté du processus, le transport normal de la piste ne peut pas être garanti, et ils deviendront instables et s'éloigneront pendant le mouvement, il faudra quand même utiliser le véhicule.

Pourquoi les « supports et accessoires » sont-ils utilisés lors du soudage SMT ?

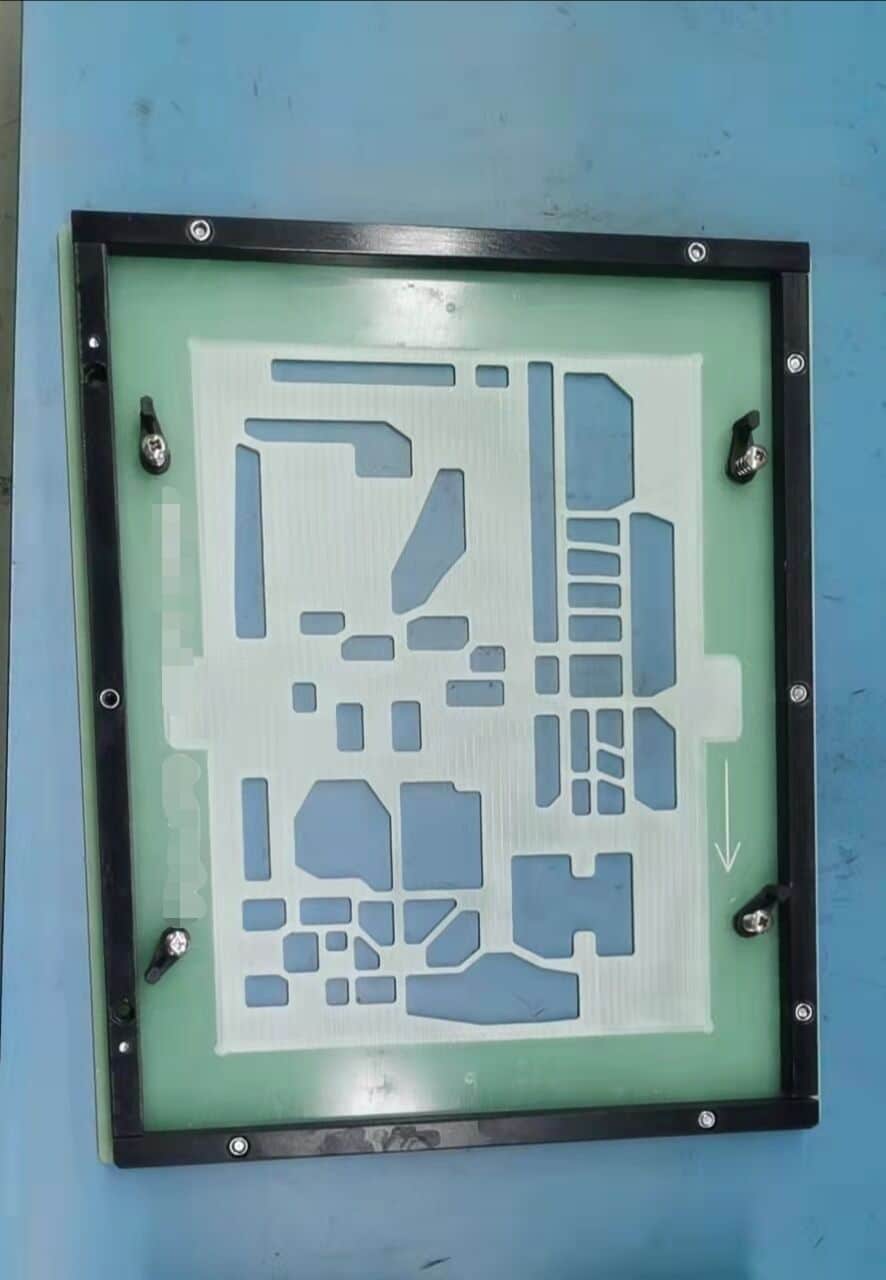

Pince : principalement utilisée lors du soudage à la vague enfichable. Utilisé comme soudage auxiliaire.

scènes à utiliser

1. La carte PCB est fine : l'épaisseur de la carte PCB est comprise entre 0,4 mm et 0,6 mm, et un support est nécessaire pour maintenir la carte PCB par soudage à la vague. La piste de soudure à la vague ne peut pas être positionnée et serrée pour les cartes plus fines et se déforme facilement, provoquant un mauvais soudage. Également en raison de l'influence de la température, elle se plie et tombe dans le four à étain, ce qui entraîne des produits mis au rebut.

2. Soudure double face : la surface de soudure du plug-in a été soudée par refusion. Afin d'éviter que les composants patchés ne tombent dans le four à étain, une pince doit être utilisée pour protéger les composants patchés.

3. Le plug-in s'étend hors de la carte. S'il y a des composants enfichables qui dépassent de la carte PCB, le centre de gravité du composant n'est pas sur la carte ou du côté du processus et du transport normal de la piste. ne peut pas être garanti. Afin d'éviter que le composant ne se déplace ou ne tombe pendant le brasage à la vague, une protection par pince est requise.

Pourquoi les « supports et accessoires » sont-ils utilisés lors du soudage SMT ?
